PoE PSE 13W TPS23861

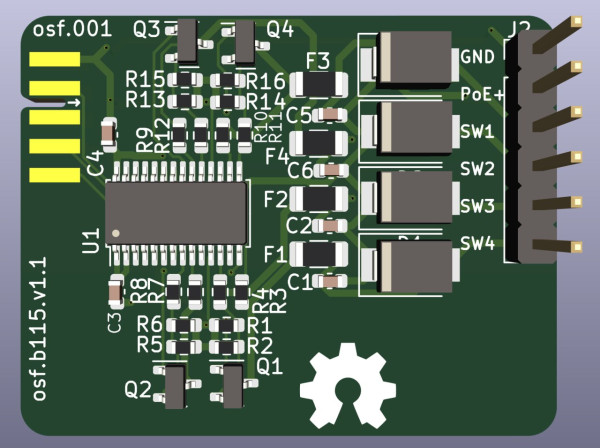

Das Gegenstück zu jedem PoE-Verbraucher: Dieses Modul ist ein 4-Kanal-Power-over-Ethernet-PSE (Power Sourcing Equipment) auf Basis des TPS23861 von Texas Instruments. Es speist bis zu vier Ethernet-Ports nach IEEE 802.3af mit Versorgungsspannung – pro Port stehen am Verbraucher rund 13 W zur Verfügung. Damit bauen Sie PoE-Einspeisung in eigene Geräte, Switches oder Messaufbauten ein, statt einen fertigen PoE-Switch danebenzustellen.

Technische Daten

• 4 unabhängige PSE-Kanäle mit PSE-Controller TPS23861
• PoE nach IEEE 802.3af: 15,4 W am Port, rund 13 W am Powered Device
• Normgerechte Erkennung (Detection) und Klassifizierung angeschlossener Geräte: Spannung liegt nur an, wenn ein PoE-Verbraucher erkannt wurde – nicht PoE-fähige Geräte bleiben unbeschadet
• Überwachung und Abschaltung je Port bei Überlast oder abgezogenem Verbraucher

Wofür wir es einsetzen

In unseren Messsystemen versorgt das PSE-Modul verteilte Sensor-Knoten über das Netzwerkkabel: ein Kabel für Daten und Strom, kein Netzteil an der Messstelle. Die passenden Verbraucher-Module finden Sie ebenfalls im Shop – etwa die isolierten PD-Boards b075 (5 V / 13 W) und b093 (5 V / 7 W). Wer einen fertigen, gedichteten PoE-Switch mit Rechenmodul sucht, greift zum skAInet Edge-Compute.

Die Grundlagen zu PSE, PD und den Leistungsklassen erklären wir im Beitrag Power-over-Ethernet: PSE, PD und die Standards.

Staffelpreise sind im Shop hinterlegt. Sie brauchen das Modul in Stückzahlen, mit anderem Formfaktor oder integriert in Ihr eigenes Design? Projekt anfragen
