5-Port Gigabit-Switch RTL8367S (edgy b149)

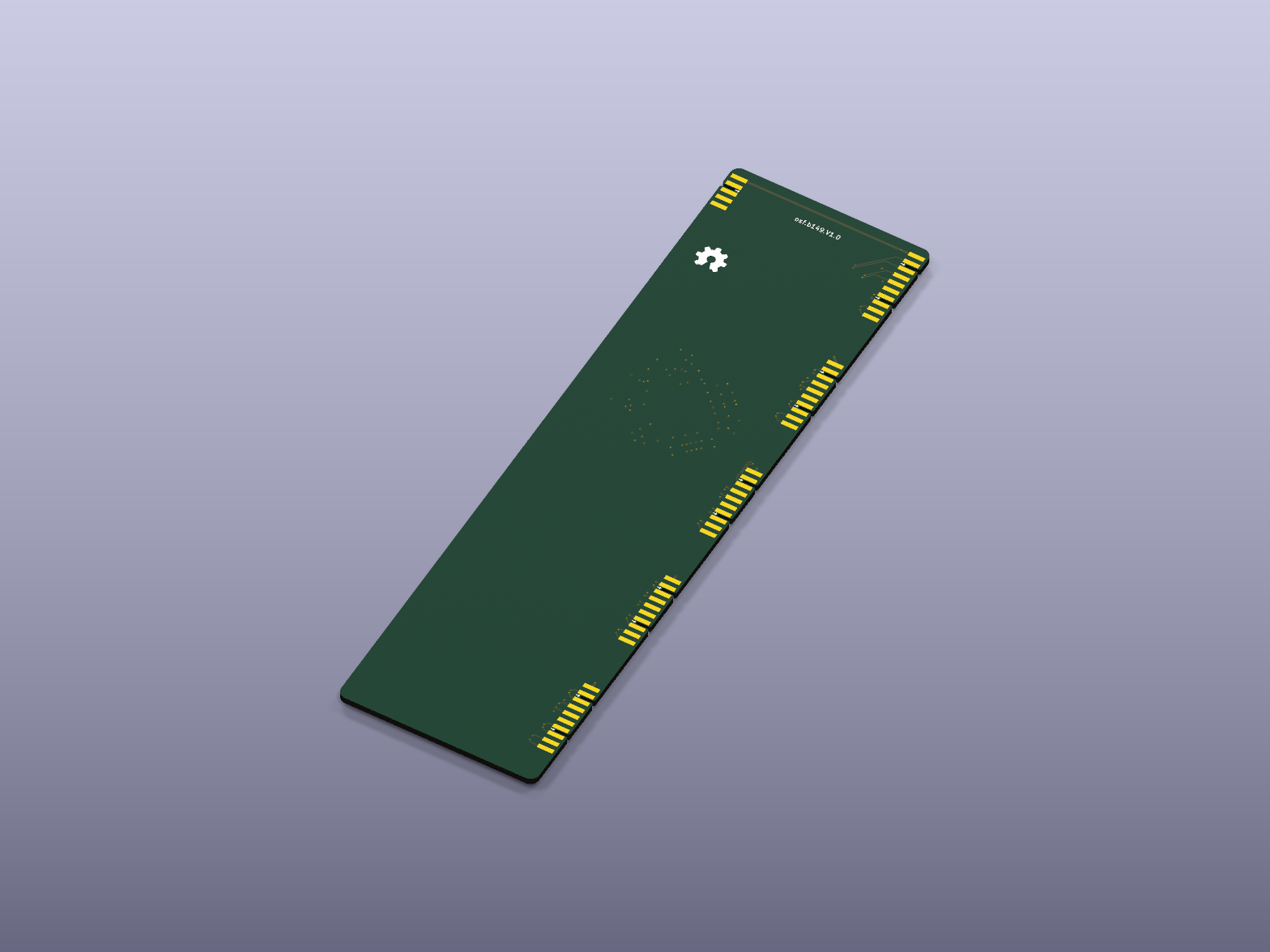

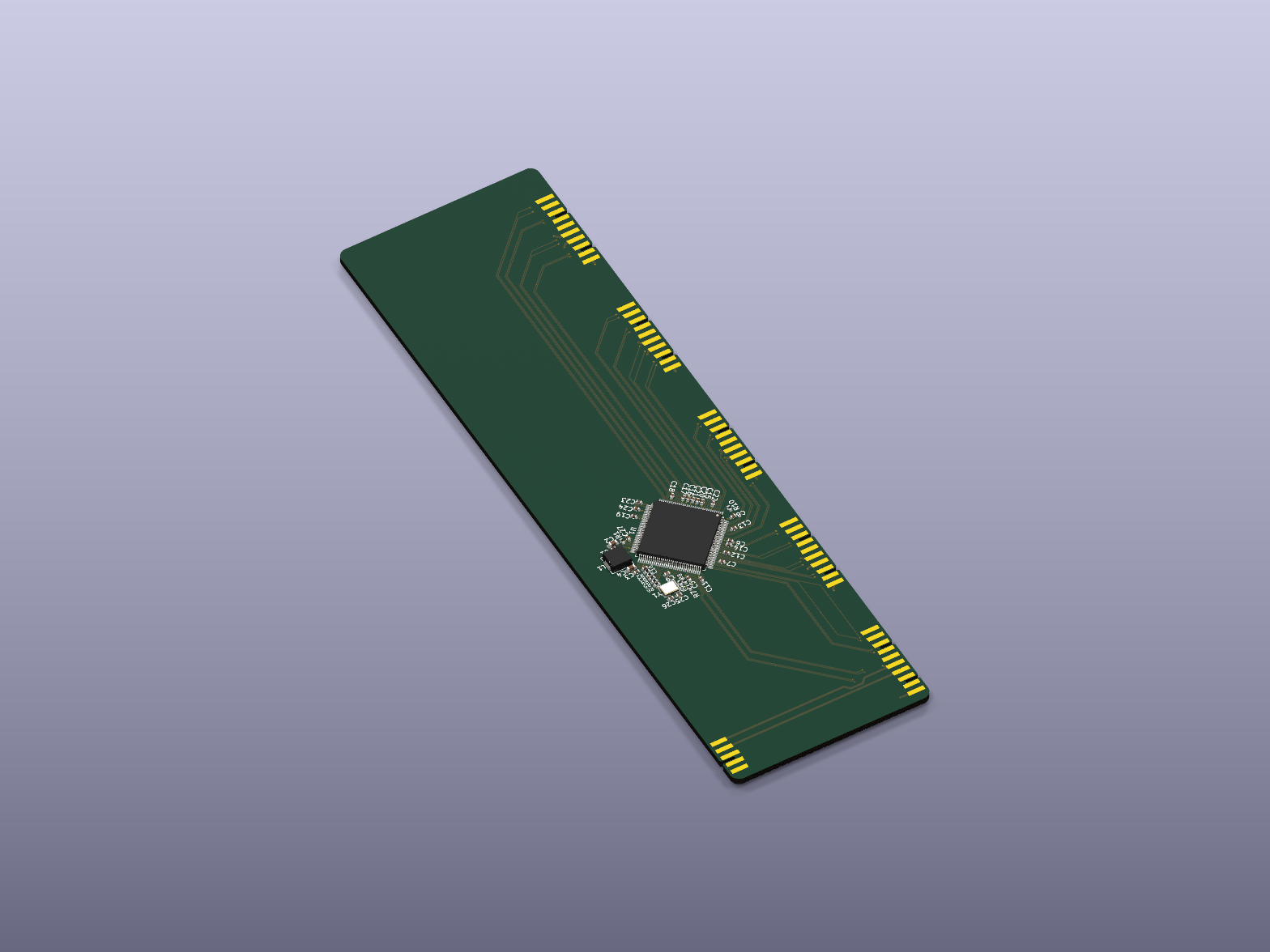

Für Messdaten, die mehr Bandbreite brauchen – Kameras, Oszilloskop-Streams, aggregierte Knoten: Der b149 ist ein 5-Port-Gigabit-Switch auf Basis des RTL8367S im edgy-Formfaktor.

Technische Daten

• 5× 1000BASE-T über RTL8367S, unmanaged
• Systemtest mit PoE-fähigen Gigabit-Magjack-Frontends (b086) bis zur Internet-Anbindung verifiziert
• Versorgung über die edgy-Stromschiene, z. B. aus unseren PoE-PD- oder DC/DC-Modulen
• 100-MBit-Varianten mit 5 und 8 Ports auf Anfrage

Offene Hardware, dokumentierte Tests

Dieses Board ist Teil des edgy-Board-Projekts von open Skunkforce: Schaltplan, Layout und 3D-Modell liegen offen unter MIT-Lizenz auf GitHub, die Testprozedur samt Messwerten im dortigen TESTS.md. Sie kaufen bei uns das gefertigte und geprüfte Board – nachbauen dürfen Sie es trotzdem.

Sie brauchen das Modul in Stückzahlen, mit anderem Formfaktor oder integriert in Ihr eigenes Design? Projekt anfragen
